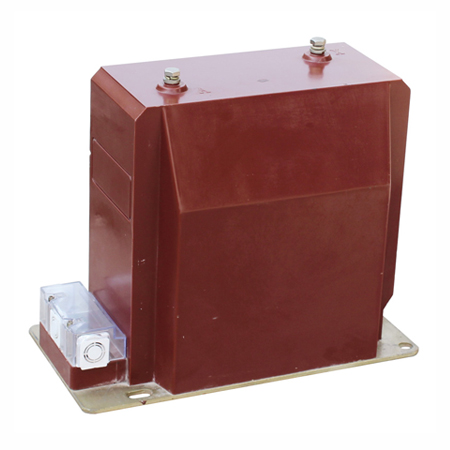

JDZC8-10(R)型電壓互感器
產品概述：
JDZC8-10(R)型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為10kV的交流電力系統中，不但可以作電壓電能測量而且能夠控制電路并為操作機構提供電源。產品執行標準為GB20840.1-2010、GB20840.2-2013。

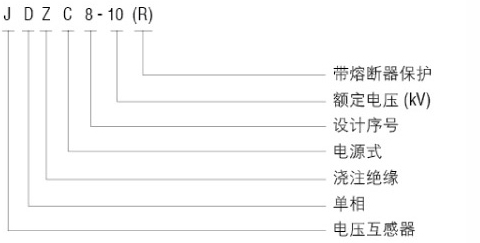

型號及其含義：
安裝場所: 戶內。
環境溫度: -5℃~40℃。
環境濕度: 相對濕度不大于80%。
海拔高度: 不超過1000m。
大氣條件: 大氣中無嚴重污穢。
結構與特點：
本系列電壓互感器為技術式結構，采用環氧樹脂全封閉澆注，耐污染及潮濕，也適用于熱帶地區使用互感器不需要特別維護，只需定期地清除表面污物。其二次繞組抽頭分別提供100V,209V,220V,231V電源。在其一次出線端有兩只更換方便的熔斷器用于短路保護。在使用時當不需要產品本體帶熔斷器時可以拆下熔斷器部分而不影響產品接線使用。產品底板上有接地螺栓及供安裝用的四個安裝孔。

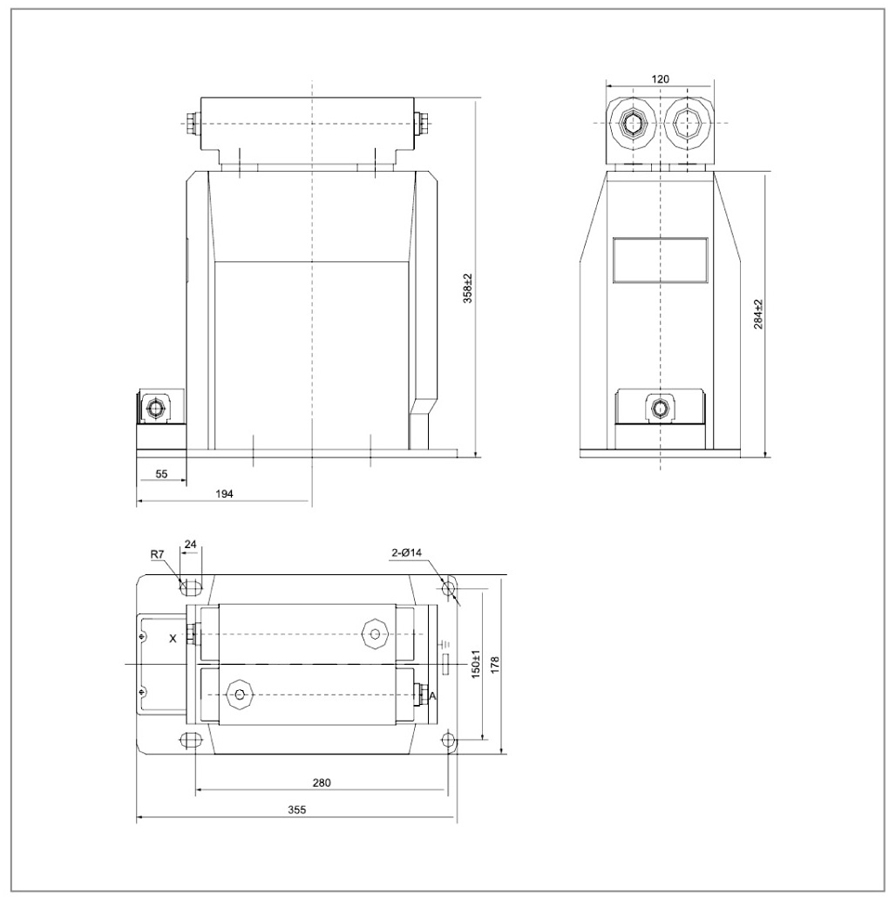

外形及安裝尺寸：
